“TorSen”, виско-муфта, "Haldex"... Все эти слова означают различные типы межосевых дифференциалов – устройств, позволяющих колесам задней и передней осей полноприводного автомобиля крутиться с разными скоростями. Для специалистов подобные названия звучат как музыка, а рядового автолюбителя частенько повергают в ужас. На самом деле бояться тут нечего. Давайте разберемся, какими бывают дифференциалы и как они работают.
"TorSen"
ЧУВСТВИТЕЛЬНЫЙ к моменту – именно так расшифровывается аббревиатура "TorSen" ("Torque Sensing"). Это механическое устройство, представляющее собой разновидность обычного классического дифференциала, оснащенного дополнительными червячными шестернями – сателлитами.
|
|
Дифференциал “TorSen” срабатывает практически мгновенно и полностью автоматически, без участия какой-либо электроники. |
В силу особенности конструкции червячная передача может передавать момент только в одном, прямом направлении. Поэтому, как только один из выходных валов дифференциала начинает вращаться быстрее (например, при проскальзывании колес какой-либо из осей), его сателлит, пытаясь провернуться в другую сторону, блокируется, и "лишний" крутящий момент перебрасывается на другой вал. Тем самым тяга двигателя направляется к оси, колеса которой на данный момент имеют лучшее сцепление с дорогой.
Всего существует несколько видов подобных устройств, различающихся прежде всего расположением червячных шестерен. В зависимости от конструкции дифференциал типа "TorSen" способен практически мгновенно передать на одну из осей автомобиля до 83% крутящего момента. Вдобавок он обладает очень важным достоинством – способностью работать полностью автоматически, без применения какой-либо управляющей электроники.
Благодаря такому набору свойств "TorSen" все чаще используется на дорогих спортивных моделях и современных внедорожниках. Причем как в роли межосевого, так и межколесного дифференциалов. Сегодня его можно встретить на самых разных машинах, начиная от "Alfa Romeo 159" и заканчивая "Audi Q7" или "Range Rover". Но более широкое применение такого устройства, в том числе и на доступных моделях, пока сдерживается его высокой себестоимостью, обусловленной сложностью производства высокоточной механики.
Виско-муфта
ТАКОЕ устройство является наиболее простой и дешевой разновидностью межосевого дифференциала. Оно состоит из нескольких перфорированных дисков, половина которых соединена с входным валом, а другая – с выходным. Корпус муфты заполнен специальной силиконовой жидкостью, в которую погружены все диски. Пока оба вала вращаются с одинаковой скоростью, жидкость никак не влияет на работу устройства. Но если один вал начинает крутиться быстрее другого (колеса передней или задней оси начинают проскальзывать), жидкость нагревается и быстро густеет, буквально "склеивая" диски между собой. Таким образом оба вала и соответственно обе оси автомобиля оказываются механически связанными между собой. Крутящий момент на них принудительно уравнивается. Происходит блокировка межосевого дифференциала.
Виско-муфта, так же как и "TorSen", работает полностью автоматически, без вмешательства электроники. Тем не менее, даже несмотря на небольшую стоимость, на современных моделях подобное устройство используется не слишком часто. Дело в том, что у виско-муфты есть несколько серьезных недостатков. В штатных режимах движения она блокируется не на все 100% и срабатывает с заметным запаздыванием. То есть жидкость загустевает довольно быстро, но все же не мгновенно, а только спустя некоторое время после начала пробуксовки. К примеру, для внедорожников это может привести к печальным последствиям. Ведь пока сработает блокировка, буксующие колеса успеют закопаться в землю.
Зато при очень резком увеличении разности скоростей входного и выходного валов (например, когда колеса внезапно срываются в пробуксовку на льду), виско-муфта, наоборот, мгновенно полностью блокируется (это явление получило название "хамп-эффект"). В результате поведение автомобиля неожиданно для водителя кардинально меняется, что может быть очень опасно.
Поэтому виско-муфту, как правило, используют лишь на относительно недорогих полноприводных автомобилях (например "Suzuki Liana"), у которых весь крутящий момент двигателя поступает на передние колеса, а задние автоматически подключаются лишь при пробуксовке.
"Haldex"
ЭТО НАЗВАНИЕ образовано от имени собственного шведской фирмы "Haldex", первой в мире разработавшей и запатентовавшей дифференциал на основе многодисковой муфты с электронным управлением. В последнее время такие устройства становятся все более и более популярными. Причем подавляющее большинство автопроизводителей используют на своих моделях дифференциалы, произведенные непосредственно фирмой "Haldex". Дело в том, что выпускаются такие муфты в виде единого узла, легко адаптируемого к установке практически на любой автомобиль.
|
|

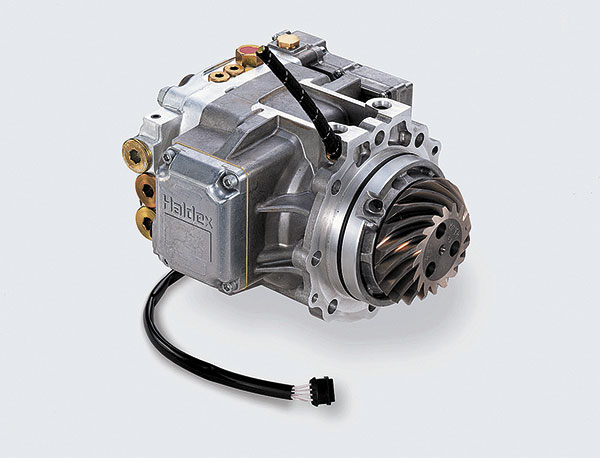

Муфта “Haldex” выпускается в виде единого модуля, поэтому ее легко адаптировать к установке практически на любой автомобиль. |
По своей конструкции муфта "Haldex" отчасти похожа на виско-муфту, но отличается от нее принципом работы. В шведском устройстве блокировка производится не за счет изменения свойств залитой в корпус жидкости, а путем сжатия дисков с помощью управляемого электроникой гидропривода. Например, если датчики фиксируют, что один вал дифференциала начал вращаться быстрее, то блок управления немедленно дает команду электрическому насосу поднять давление в системе и прижать один диск к другому. Таким образом "Haldex" блокируется. А регулируя усилие сжатия дисков, электронный блок управляет и степенью блокировки муфты.
Относительно небольшая стоимость, минимальные запаздывания в работе и гибкость настроек – главные преимущества гидравлической многодисковой муфты типа "Haldex". Поэтому на современных автомобилях такие устройства широко используются как совместно с обычным дифференциалом (для его блокировки), так и вместо него (к примеру, для подключения полного привода на многих внедорожниках). Такой трансмиссией, основанной на многодисковой гидравлической муфте, могут похвастать "Nissan X-Trail", "Renault Koleos", "VW Tiguan", "Mitsubishi Outlander XL", "Toyota RAV4", "Audi TT", "Audi A3", "VW Golf 4Motion" и, естественно, все полноприводные модели "Volvo".
Альтернативные варианты
НО МНОГОДИСКОВЫЕ управляемые электроникой муфты выпускают не только в Швеции. Нестандартно подошли к созданию подобного устройства в компании BMW. Немецкая система "xDrive" (она используется на моделях "X5", "X3", а также полноприводных версиях автомобилей 3-й и 5-й серий) отличается тем, что диски в ней сжимает не гидравлика, а электромотор при помощи несложного рычажного механизма. По мнению баварцев, такая схема работает точнее и быстрее.
|
|

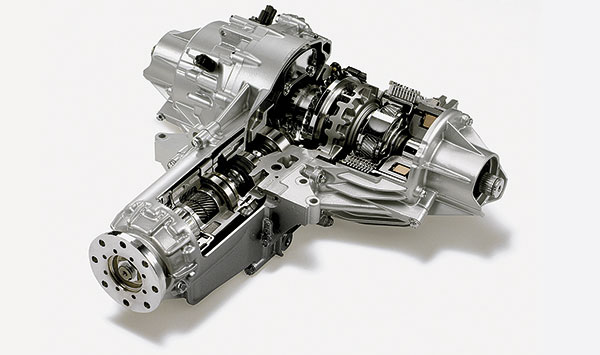

В системе “xDrive” от BMW диски многодискового дифференциала сжимаются электромотором при помощи механического привода. |
Также стоит упомянуть оригинальную муфту, созданную компанией "Borg Warner". В ее конструкции используется не один, а два пакета дисков. Один из них отвечает непосредственно за передачу крутящего момента, а другой – обеспечивает плавную работу муфты.
|
| В разработанной компанией “Honda” полноприводной трансмиссии “SH-AWD” многодисковые муфты распределяют крутящий момент не только между осями автомобиля, но и между задними колесами. |
Кстати, сегодня электронный блок управления дифференциалом нередко связывают с другими системами автомобиля. В результате получается активная трансмиссия, изменяющая свои характеристики в зависимости от режима движения машины. В этом случае электроника оценивает сигналы с множества датчиков (скорости, ускорений, поворота руля и т.д.) и регулирует блокировку муфты, тем самым направляя крутящий момент на те колеса, которые на данный момент обладают лучшим сцеплением с дорогой.
Впервые подобные активные трансмиссии появились на спортивных автомобилях, таких как "Mitsubishi Lancer Evolution", но со временем их стали устанавливать и на другие модели. Правда, стоимость таких систем пока еще достаточно велика, и потому они используются в основном на дорогих автомобилях, например, "Honda Legend" или "BMW X6".
